一， 工藝條件
1. 物料：            有機物固體顆粒  熔點：145℃
2. 初含濕分：        10 %（濕基）
3. 終含濕分：        0.1 %（濕基）
4. 溶劑：            水
5. 濕品產量：        600 Kg/h
6. 干品粒度：         100目
7. 干品堆積比重：    04g/cm3
8. 干燥腔內混合溫度： 80-90℃
9. 進料溫度：         50℃
10. 加熱方式:         蒸汽，110--120℃
11. 回收：            主機
12. 設備材質:       物料接觸處304不銹鋼，其余A3.
13. 安裝:          室內
14. 電源:          380V   50HZ   防爆
15. 環境:          20℃  760mmHg  相對濕度φ=80%
16. 冷媒：          7℃冷水
二. 工藝計算：
1、 濕處理量：             G濕=600 kg/h
2、 溶劑蒸發量：           W =60kg/h
3、 干品產量：              G干=540 kg/h
4、 蒸發溶劑必須的熱量：
   Q1=35700kcal/h
 物料升溫的熱量：
   Q1=10800kcal/h
  溶劑升溫的熱量：
   Q1=3000kcal/h
總的熱量：  Q=49500kcal/h
設備熱損失取15%，
則總的熱量為：  Q=56925kcal/h
蒸汽耗量：  G蒸汽=114--130 kg/h
Q=KA△Tm   △Tm=40   K=15  求得A=95平方
根據經驗   ?。?ZPLG3000-18  1臺（最下部1只盤和出料底盤冷卻）
三、工作原理:

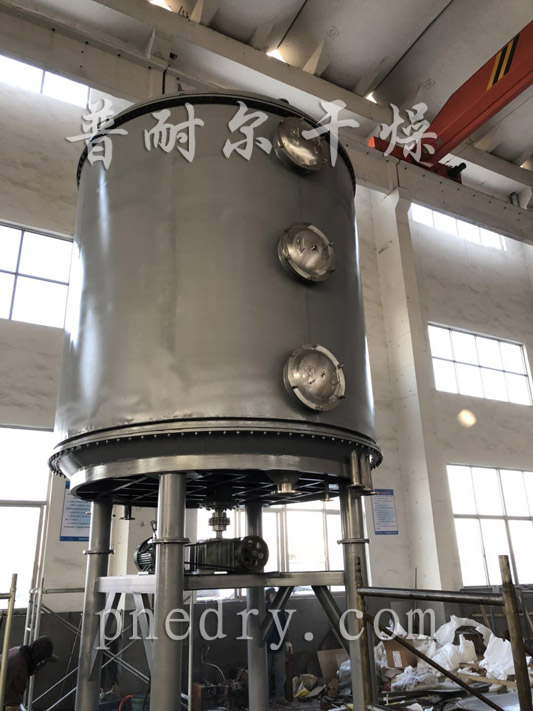

    有機物真空盤式干燥機濕物料通過加料器連續地加到干燥器上部第一層干燥盤上，帶有耙葉的耙臂做回轉運動，使耙葉連續地翻轉物料，物料沿著指數螺旋線流過干燥盤表面，在小干燥盤上的物料移到外緣，并在外緣落到下方的大干燥盤外緣，在大干燥盤上的物料向里移動并從中間落料落入下一層小干燥盤中，大小干燥盤上下交替排列，物料得以連續地流過整個干燥機，中空的干燥盤內通入加熱介質，加熱介質從一端進入另一端導出，已干燥的物料從最后一層干燥盤落到殼體的帶冷卻底層，最后被耙葉移送到出料口排出。水分從物料中蒸發汽化后逸出，溶劑冷凝，尾氣真空泵抽出最后排空。
 真空盤式干燥機制作,設計,公司有著豐富的技術和客戶案列,真空盤式干燥機適應與溶劑物料的干燥,溶劑可冷凝器回收等特點,選擇普耐爾干燥，讓您沒有后顧之憂。
